Системы Воздух-Вода с внешним теплообменником Mitsubishi Electric
Описание:
Системы «воздух-вода» с внешним теплообменникомPUHZ-HRP, PUHZ-RP
нагрев (охлаждение): 7,0-27,0 кВт

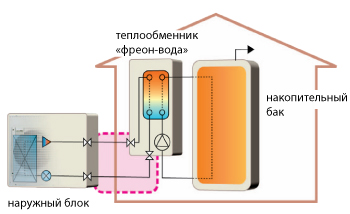

Наружные блоки серий ZUBADAN Inverter и POWER Inverter могут быть подключены к внешнему теплообменнику «фреон-вода». Такая компоновка системы нагрева воды предпочтительна для регионов с низкой температурой наружного воздуха.
Системы характеризуются высокой энергоэффективностью, так как нет необходимости использовать антифриз, а также промежуточные теплообменники «гликоль-вода».
Обязательным компонентом системы является контроллер PAC-IF041B-E.
Компания Mitsubishi Electric предлагает системное решение отопления и горячего водоснабжения на базе гидромодулей EHST20 и EHSC.
Наружные блоки серии POWER Inverter:
Самая высокая энергоэффективность среди полупромышленных кондиционеров.
Кондиционеры серии Power Inverter на озонобезопасном фреоне R410A можно использоваться для замены старых моделей, в которых применялся фреон R22. При этом замена или промывание старых магистралей не требуются благодаря применению в данных системах специальных масел и фильтров. Более того, допускается использовать трубопроводы различных диаметров.
Уровень шума может быть снижен на 3-4дБ при включении <ночного режима>.
Допускается формирование мультисистем.
Встроенная система контроля утечки хладагента.
Модификация блоков PUHZ-RP60VHA4 может быть использована в системах нагрева воды, совместно с контроллером PAC-IF021B-E.
Наружные блоки серии ZUBADAN Inverter :
Теплопроизводительность полупромышленных систем Mitsubishi Electric серии ZUBADAN сохраняет номинальное значение вплоть до температуры наружного воздуха -15°С. При дальнейшем понижении температуры (а завод-изготовитель гарантирует работоспособность системы до температуры -25°С) теплопроизводительность начинает уменьшаться. Но при этом сохраняется преимущество, как перед обычными системами, так и перед энергоэффективными системами серии POWER INVERTER.
Алгоритм управления цепью инжекции может быть оптимизирован с целью достижения максимальной теплопроизводительности, например, при пуске системы в холодном помещении. Другой режим, в котором важна максимальная производительность – это режим оттаивания наружного теплообменника (испарителя). Режим оттаивания, избежать которого в тепловых насосах с воздушным охлаждением невозможно, происходит быстро и совершенно незаметно для пользователя.
Нет отзывов
| Теплопроизводительность кВт | 12,0 |
| Холодопроизводительность кВт | 10,4 |
| Номинальный коэффициент энергоэффективности (обогрев) COP | 4,55 |
| Номинальный коэффициент энергоэффективности (охлаждение) EER | 4,00 |
| Сезонный коэффициент энергоэффективности (обогрев) SCOP | 4,65 |
| Класс энергоэффективности | A++ |
| Уровень шума (гидромодуль) дБа | 34 |
| Уровень шума (наружный блок) дБа | 52 |
| Макс. рабочее давление в контуре отопления бар | 3 |
| Компрессор тип | Герметичный роторный |
| Хладагент | R-410a |
| Диапазон наружных температур (нагрев) °С | -25/+35 |
| Диапазон наружных температур (охлаждение) °С | +5/+48 |
| Температура воды контура отопления (Мин. - Макс.) °С | +15/+57 |
| Температура воды контура охлаждения (Мин. - Макс.) °С | +5/+27 |
| Температура ГВС в комбинации с бойлером (Мин. - Макс.) °С | +15/+80 |
| Основные электрические параметры | |
| Потребляемая мощность (нагрев) Вт | 2640 |
| Потребляемая мощность (охлаждение) Вт | 2600 |
| Резервный нагревательный элемент кВт | 3x3 |
| Подключение к электросети Ф/В/Гц | 3~/400/50 |
| Габаритные размеры (гидромодуль) | |
| Высота мм | 850 |
| Ширина мм | 490 |
| Глубина мм | 315 |
| Вес кг | 45 |
| Габаритные размеры (наружный блок) | |
| Высота мм | 1380 |
| Ширина мм | 950 |
| Глубина мм | 330 |
| Вес кг | 86 |
Работа теплового насоса Octopus похожа на работу обычного бытового холодильника.
Тепловой насос перекачивает тепло, рассеянное в наружном воздухе, в тепло для внутренней системы отопления объекта. Для этого на улице, вблизи здания устанавливается испаритель, состоящий из медных труб, оребренных алюминиевыми пластинами.
Испаритель медными трубами соединяется с компрессорно-конденсаторным блоком, находящимся в здании, и заполняется хладагентом.
Хладагент под давлением поступает в испаритель, где за счет резкого уменьшения давления происходит испарение. При этом хладагент отнимает тепло у внутренних стенок испарителя, а испаритель в свою очередь отбирает тепло у наружного воздуха, за счет чего происходит конденсирование влаги в виде инея или льда на стенках испарителя.
Компрессор засасывает из испарителя хладагент, сжимает его, за счет чего температура хладагента повышается, и выталкивает его в конденсатор.
В конденсаторе, нагретый в результате сжатия, хладагент отдает полученное тепло в систему отопления объекта и переходит в жидкое состояние. Процесс повторяется вновь. При достижении необходимой температуры терморегулятор размыкает электрическую цепь и компрессор останавливается. При понижении температуры в системе отопления объекта процесс повторяется.
[description_tech] =>| Максимальная тепловая мощность | 20-30 кВт |
| Максимальная температура теплоносителя | 55°C(с электротеном 65°C) |
| Теплопроизводительность в течении года | 35000..70000 кВт*ч |
| Плавкий предохранитель | 25 А |
| Хладогент | R290 |
| Средний коэфициент COP | 3,5..4,5 |
| Количество хладогента в системе | 2 кг |
| Тип компрессора | Scroll/спиральный (Danfoss) |
| Мощность компрессора | 5,0 кВт |
| Электропитание компрессора | 380 B |
| Уровень шума(внутренний блок) | 45 дБ(А) |
| Количество секций в испарителе | 2х12 шт. |
| Вес испарителя | 2х97 кг. |
| Габаритные размеры испарителя | 2х(1050х850х2250) мм. |
| Максимальное расстояние между внутренним и наружным блоками |
50 м (возможно увелечение до 100м) |
| Размер внутреннего бока | 605х580х750 мм. |
| Вес внутреннего блока | 115 кг. |
| Гидравлическое сопротивление водяного контура теплообменника |
20 кПа |
| Мощность встроенного электронагревателя | 9 кВт |
| Электропитание | 380 В |
| Диаметр подающей трубы для хладогента | 1/2″ |
| Диаметр обратное трубы для хладогента | 7/8″ |
| Диаметр подающей и обратной трубы для водяного контура |
28 мм. |
Простота установки оборудования обеспечивается комбинированной системой бака ГВС из нержавеющей стаи на 180 или 230 л.
Легкий доступ к плате и гидравлическому элементу обеспечивается их распоожением спереди.
Небольшая площадь установки 600х600 мм.
Внешний блок продожает получать тепло из атмосферного воздуха, даже при температуре -25°С.
Наружные блоки гарантируют защиту от замерзания до -25°С, демонстрируя надежную работу даже в самом холодном климате.
Оптимальное объединение с технологией Bluevolution обеспечивает наивысшую эффективность:
- сезонная эффективность А+++,
- эффективность до COP 5.1 (при 7°С/35°C),
- эффективность ГВС до COP 3.3.
[description_tech] =>| Теплопродуктивность ном. кВт. | 7,50 | ||
| Потребляемая мощность нагревания ном. кВт. | 2,14 | ||
| Холодопродуктивность ном. кВт. | 5.35 | ||
| Потребляемая мощность охлаждения ном. кВт. | 1.51 | ||
| СОР | 3,50 | ||
| EER | 3.54 | ||
| Отопление |
Среднеклиматичная температура воды на выходе 55°С |
SCOP | 3,32 |
|
ηs (Сезонная эффективность отопления) % |
130 | ||
| Класс сезонной эффективности отопления | А++ | ||
|
Среднеклиматичная температура воды на выходе 35°С |
SCOP | 4,56 | |
|
ηs (Сезонная эффективность отопления) % |
179 | ||
| Класс сезонной эффективности отопления | А+++ | ||
| ГВС |
Среднеклиматические условия. |
Класс энергоэффективности нагревания воды. | А+ |
